攪拌過濾蒸脫烘干多功能一體機及脫色過濾脫溶烘干成套裝置
1.簡介
脫色過濾脫溶烘干成套裝置是’全密閉連續化運行智能化控制植物提取線‘的關鍵設備之一，專用于提取液的脫色、過濾，以及活性炭的脫溶、烘干，整個功能在一個設備中完成，無需轉料，操作簡便，避免浪費，保證安全。
脫色過濾脫溶烘干成套裝置的核心設備是攪拌過濾蒸脫烘干多功能一體機，凝聚公司一項發明專利技術。
2.工作流程及原理
提取液泵入脫色罐中，同時，活性炭通過加料器和提取液混合一起進入脫色罐中。
在脫色罐中，提取液和活性炭被攪拌器混合，同時，加熱盤加熱提取液。
當達到加熱溫度并保持一定時間后，通過抽濾方式將提取液抽出。
活性炭在真空條件下加熱脫溶，然后再直接汽脫溶，揮發的溶劑進入冷凝器回收。
活性炭脫溶后，再真空烘干，然后通過排料器排出。
3.質量指標
過濾精度：02~10um。
脫色烘干后，有機溶劑含量≤500ppm，含水率≤12%。
4.特點和優越的性能
提取液脫色過濾、活性炭脫溶和烘干等在一個設備中完成，無過程轉移，安全。
萃取液結晶、過濾、脫溶、干燥等一個設備中完成，無過程轉移，安全。
配備冷凝器，在加熱及脫色過程中實現熱回流，無溶劑損耗；同時，活性炭殘留有機溶劑在負壓條件下脫溶，再用直接汽脫溶，然后再在負壓條件下烘干，快速無溶劑損失，同時烘干后的活性炭無污染。
過濾精度高于15um，過濾出的液透明澄清。
篩網為不銹鋼材質，確保過濾精度的穩定性。
篩網易于更換。
5.構成
5.1.脫色過濾脫溶烘干成套裝置構成
脫色過濾機
活性炭進料器
冷凝器
受液罐
在線液位計
輸液泵
變頻器
觀察和清洗手孔
5.2.攪拌過濾蒸脫烘干多功能一體機構成
攪拌器
過濾盤
間接加熱盤
直接汽脫溶盤
出料控制器
真空表
溫度表
清洗球
6.攪拌過濾蒸脫烘干多功能一體機型號代號

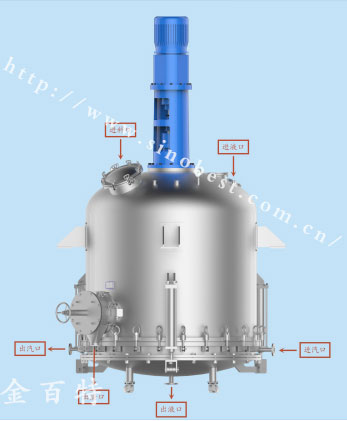

7.攪拌過濾蒸脫烘干多功能一體機型號規格及圖片
型號規格一覽表

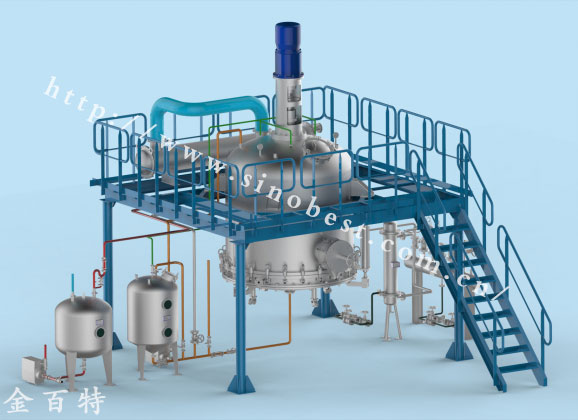

8.脫色過濾脫溶烘干成套裝置三維設計圖片
8.1.材質
材質有sus30408、sus316等選擇，也可根據客戶的要求定做特種材質。
9.應用范圍
脂溶性提取液的活性炭脫色、過濾，以及活性炭的回收處理。
有機溶劑萃取后的結晶、過濾、脫色、干燥。
10.典型工程實例：
穿心蓮提取生產線----實例照片
